恶魔之眼详细内容
产品安装

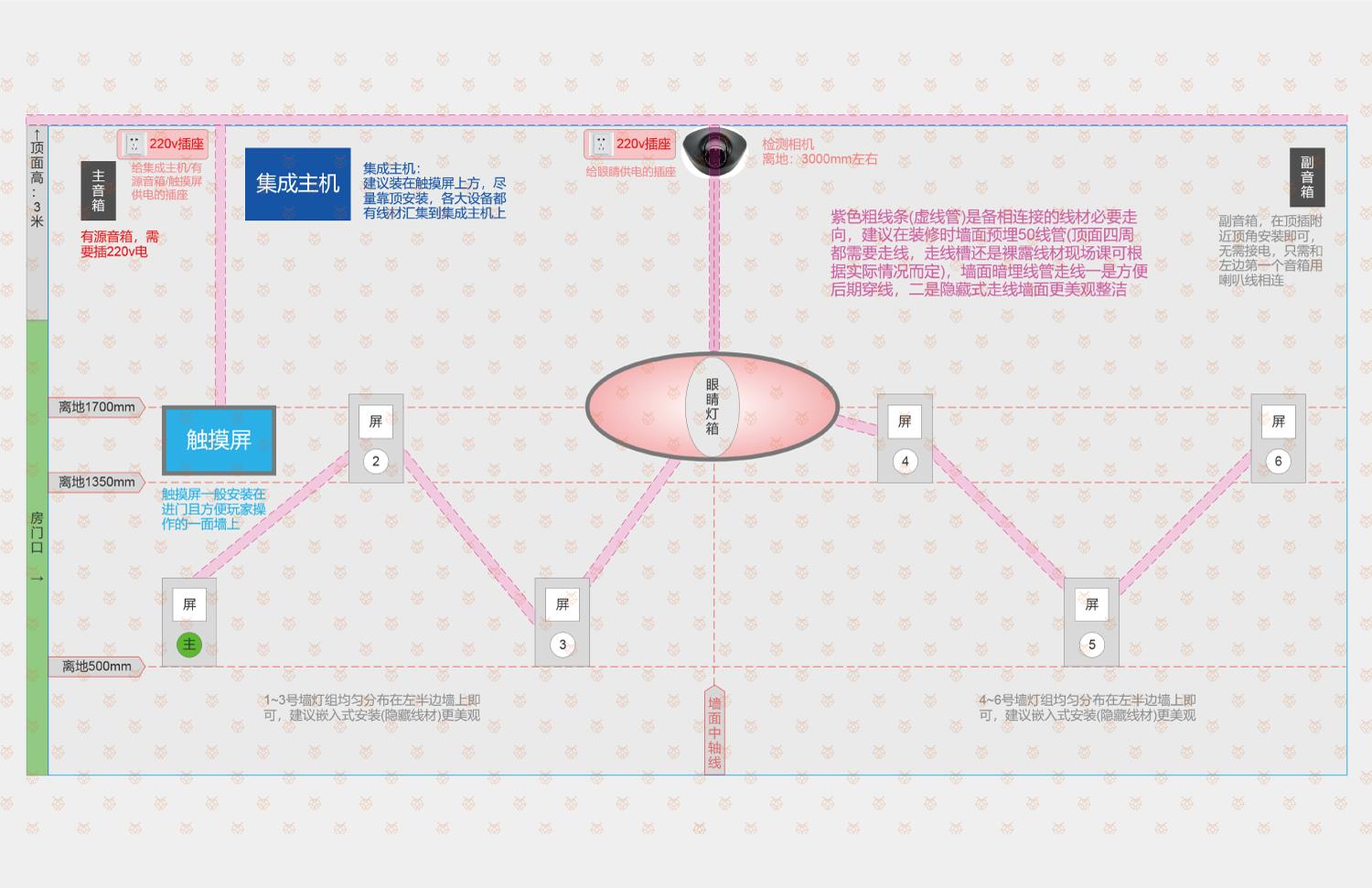

东墙面-立面布局图
一般把靠近门口并且便于壁挂触摸屏的一面墙选做东面墙,此面墙需要安装:触摸屏 + 集成主机 + 一对音箱 + 6组墙灯 + 一个眼睛 + 一个测相机。(“检测相机/眼睛灯箱/房间中间的遮挡柱”三者要在同一轴线上)。

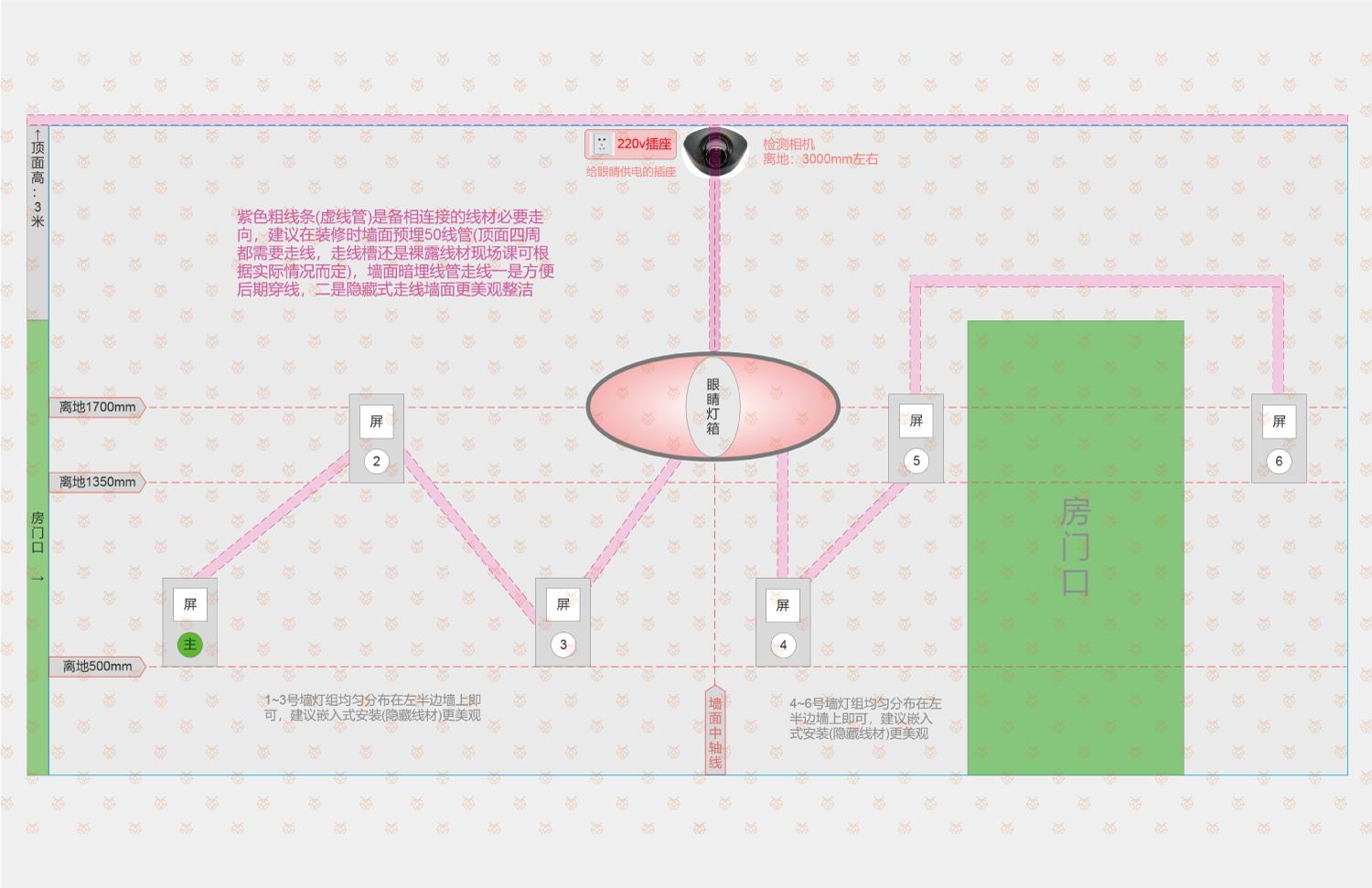

其他墙面(南/西/北)- 立面布局图
南/西北面墙,各自只需要安装:6组墙灯+一个眼睛+一个检测相机,安装方法和要求和东面墙一样,如遇门洞,可适当调整墙灯位置,但眼睛依然要装在墙面居中线(“检测相机/眼睛灯箱/房间中间的遮挡柱”三者要在同一轴线上)。

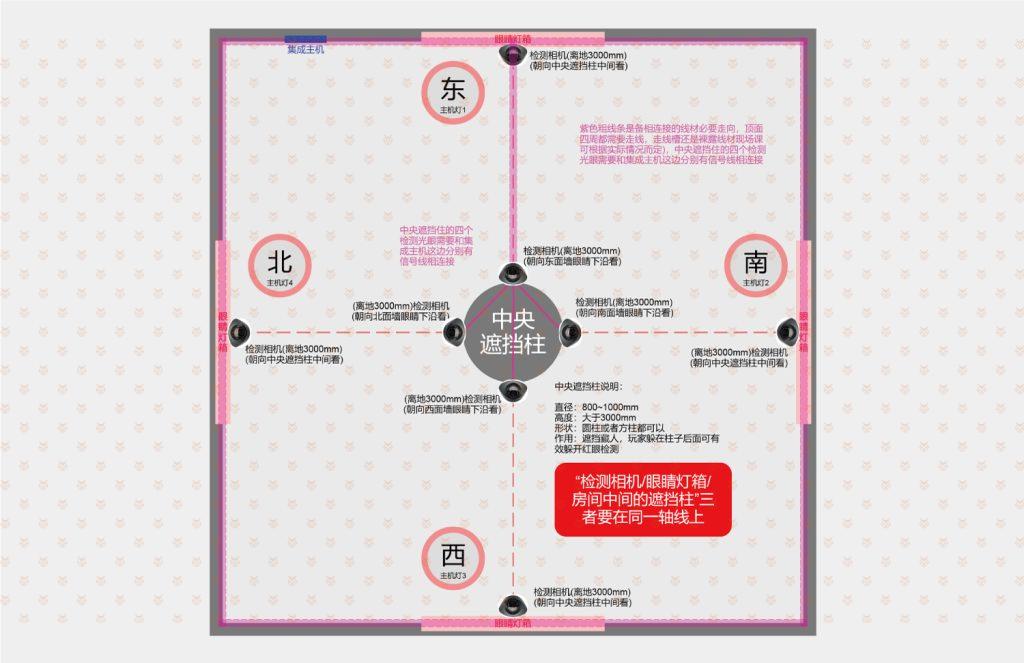

俯视布局图
俯视图主要说明8个离地3000mm高度安装的检测相机,检测相机是两两对视,是分别分开检测东区/西区/南区/北区四个区域是否有人的装置。
中央遮挡住的四个检测光眼需要和集成主机这边分别有信号线相连接。
紫色粗线条是备相连接的线材必要走向,顶面四周都需要走线,走线槽还是裸露线材现场课可根据实际情况而定),中央遮挡住的四个检测光眼需要和集成主机这边分别有信号线相连接
“检测相机/眼睛灯箱/房间中间的遮挡柱”三者要在同一轴线上

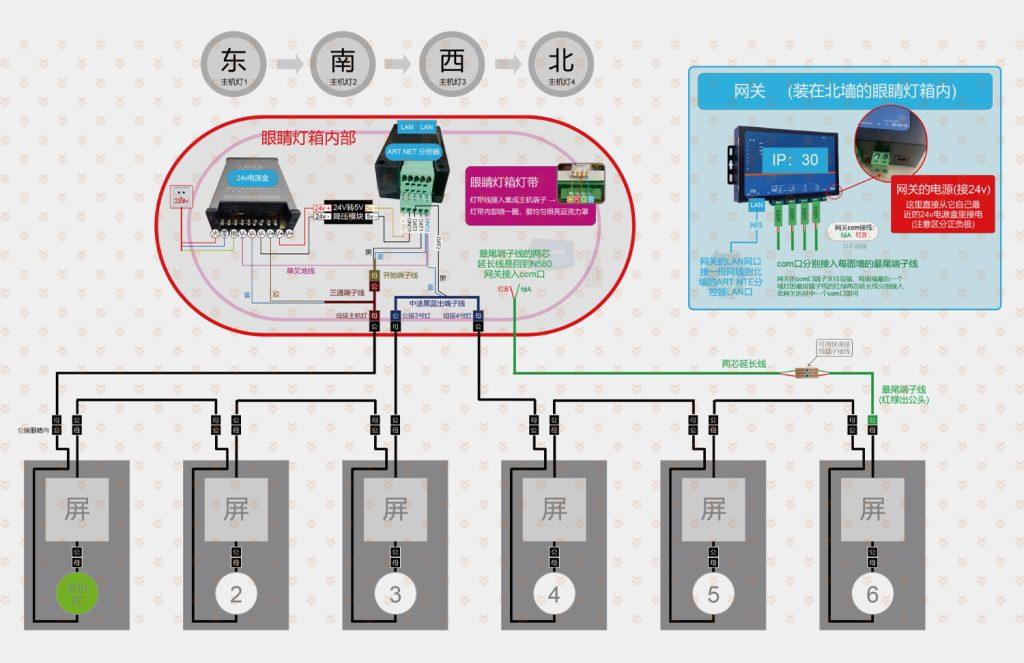

眼睛灯箱内部 + 单面墙墙灯组 + 网关 接线图
一个房间四面墙,先找好最适合安装触摸屏和集成主机的一面墙定义为“东”面墙,然后就可以按顺时针顺序得出其他“南/西/北”三面墙每一面墙安装: 1只眼睛 + 6组墙灯(标配);安装时注意根据主机灯标签找准对应主机灯,其他2~6号墙灯无标签,可任意混用。
